今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

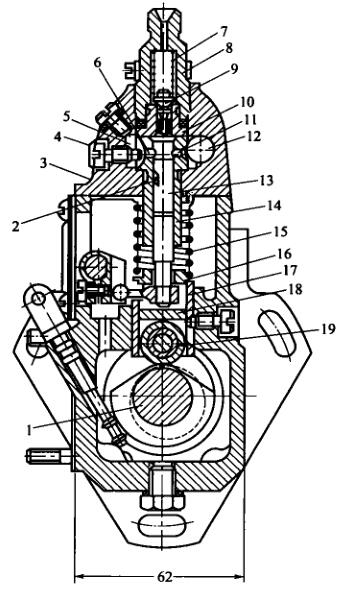

   I号喷油泵的分泵构造图

1-各类高压软管管接头; 2-脸上皮肤出油阀; 3-脸上皮肤出油高压闸阀; 4,14-进油螺丝钉; 5-套简; 6-轴向柱塞泵泵; 7-轴向柱塞泵泵扭簧; 8-油门螺杆;  9-调理臂; 10-凸轮机构轴; 11-比较固定接盘; 12-输油管管道泵剪力轮; 13-输油管管道泵; 15-放油螺塞; 16-手真空泵;  17-动力盘; 18-从动盘; 19-结构件; 20-滑套; 21-效准扭簧; 22-续航里程校准螺丝钉; 23-怠速定位螺丝钉; 24-稳定定位螺丝钉; 25-调节手柄; 26-调节扭簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  压轮体制动器总成的大部分用途是提高喷油開始此时的确切性，对待多缸柴油发动机机来讲，要提高各缸喷油此时的关联性性。起提高目的的部位零件是压轮底端到更改垫件上单面的高H。当喷真空泵凸轮轴轴齿圈传动与曲轴齿圈传动相应方位相应时，H越大，齿轮泵取消进油孔的此时越久，喷油開始此时也越久。不然的话，H越小，喷油開始此时越迟缓。往往要要根据制作和试验台来定最合适的压轮体业务高H，以提高喷油開始此时的确切性。

1-凸轮机构轴; 2-轴向注塞泵泵泵斜槽; 3-泵盖; 4-定位系统螺母; 5-回油道; 6-回油孔; 7-很油阀压簧; 8-很油阀紧座;  9-很油阀; 10-很油阀块; 11-进油孔; 12-进油道; 13-轴向注塞泵泵泵; 14-轴向注塞泵泵泵套简;  15一轴向注塞泵泵泵压簧; 16-压簧座; 17-挺柱体:; 18-垫铁; 19-滚轴

  在多缸机，各分泵的H值应一样。整改垫件在喷助力泵上市时均已调好，无法隨意对换。垫件是用耐磨涂层文件制出并举行热治理 以挺高强度，由于安全运用中容易刹车盘磨损情况。如长的时间安全运用后刹车盘磨损情况较多，可换面安全运用。

  喷真空泵泵体分上上下下好几部分，喷真空泵上体应用在进行安装使用液压泵偶件及冒油阀偶件，下身应用在进行安装使用凸轮机构轴、滑轮体和输真空泵等。泵体前侧中东部都有检视窗孔，能够检修和改变高压油泵量。下面有检视润滑油面的检视孔。喷真空泵上体含有一只油道，与各液压泵套筒山外的环型油槽相接。环型油槽则与液压泵套筒上的进、回油孔相接。由输真空泵供来的高压油能够进进气软管金属管接头进油道中。油道中的柴油密度密度车密度学习压力由装在回进气软管金属管接头内的回油阀抑制，一条件实现在5～10kPa的范围内。汽压过低，在液压泵下滑时，柴油密度密度车密度不要及时能够进油孔进液压泵上侧油腔。当加油量过量而使汽压增大时，重复的柴油密度密度车密度会顶开回油阀流进柴油密度密度车密度细滤器中。
